Prezračevanje javnih bazenov

Kaj je pomembno pri prezračevanju javnega bazena

V bazenskih prostorih je za ugodje kopalcev najpomembneje, da poskrbimo za ustrezno kvaliteto vode v bazenu in zraka v prostoru. Pri vodi je pomembno vzdževati ustrezno čistost in temperaturo, kar pomeni da za kopalca:

  • ni prevroča ali prehladna,
  • da je neoporočno čista oz. pravilno in previdno kemično obdelana – prijazna koži in da preprečuje nastanek snovi, ki bi lahko povzročala :
  • neprijetnosti človeškemu organizmu.

Pri zraku je pomembno vzdževati ustrezno:

  • temperaturo zraka,
  • vlažnost zraka.

Ti parametri ne vplivajo le na ugodje človeka, temveč tudi na gradbeno konstrukcijo zgradbe in na višino porabljene energije v stavbi. Zato jih je potrebno nasloviti že v zelo zgodnji fazi načrtovanja bazenskega kompleksa.

Zrak:

  • običajna temperatura zraka v prostoru bazena je 29°C do 32°C,
  • relativna vlažnost od 60% do 47% v odvisnosti od temperature zraka.

Ker voda iz površine bazena neprestano izhlapeva, je potrebno tudi stalno razvlaževanje zraka v  bazenskem prostoru. Na izhlapevanje vode vpliva:

  • temperatura vode
  • temperatura zraka,
  • hitrost gibanja zraka nad omočeno površino,
  • parcialni tlak vodne pare v zraku, itd.

Bohinj Park ECO Hotel-3
Voda v bazenih mora biti čista in higijensko neoporečna, zato jo je potrebno ustrezno dezinficirati. Pri dezinfekciji vode s klorom pri reakciji z organskimi spojinami v vodi nastajajo spojine- trihalometani (THM). Te spojine so za zdravje škodljive in tudi rakotvorne. Iz raziskav je poznano, da okoli 30% THM preide v človeka preko dihal, 60% skozi kožo in 10% z nehotenim zaužitjem vode. Zaradi tega je nujno potrebna ustrezna izmenjava prostorskega zraka s svežim zrakom. Prav zaradi zdravstveno-varnostnih razlogov je odgovornost inženirjev in investitorjev pri  bazenski klimatizaciji še toliko višja.

Vzdrževanje kvalitetne klime v bazenskem prostoru

Ali lahko vzdržujemo v prostoru kvalitetno klimo, a kljub temu potrošimo minimalno energije ?

Odgovor je preprost: Lahko !

O tem se lahko prepričamo na bazenskih projektih, ki s pomočjo podjetja Menerga, temu vodilu sledijo:

  • Vodni park Bohinj,

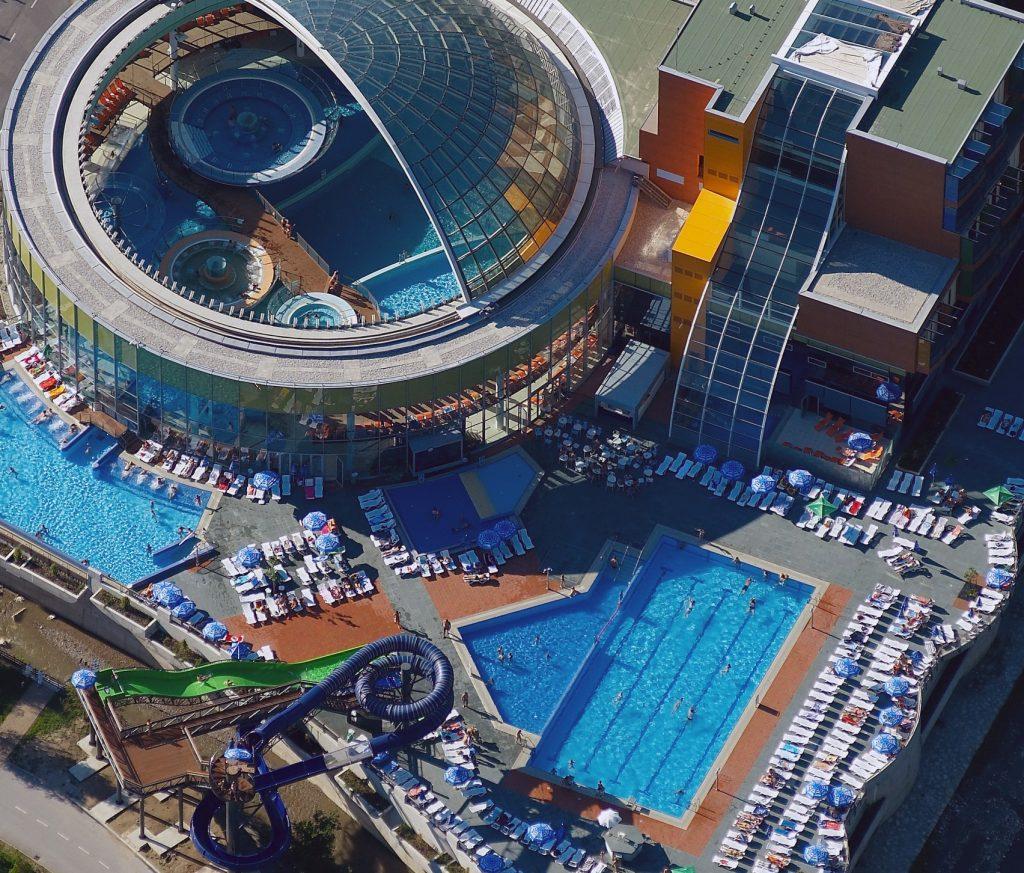

  • Termana Laško,
  • Terme Radenci,
  • Terme Rogaška,
  • Terme Maribor,
  • Terme Zreče,
  • Terme Olimia, itd.

Thermana - Lasko - Kupola iz zraka

Podjetje Menerga za potrebe vzdrževanja kvalitetne klime v bazenskem prostoru ponuja specializirane klimatske naprave –  Thermocond 39 in Thermocond 38.

Thermocond 39

Thermocond tip 39 je naprava, ki razvlažuje, prezračuje in ogreva bazenski prostor. Zaradi vgrajenih elementov, kot je asimetrični ploščni rekuperator in v kombinaciji z toplotno črpalko deluje izjemno varčno.

Rekuperator (toplotni prenosnik) je izdelan iz obstojnega materiala za korozivno okolje – imenujemo ga polipropilen

V nekopalnem režimu obratovanja z zahtevo po razvlaževanju, naprava razvlažuje prostorski zrak le z obtokom zraka. Vsa vložena električna energija v toplotno črpalko za razvlaževanje se vrne v obliki toplote v dovodni bazenski zrak (in/ali tudi v bazensko vodo).

V kopalnem režimu se obtočnemu zraku dodaja potrebna količina svežega zraka. Odpadni topel in vlažen zrak, vsebuje izjemno dosti latentne in senzibilne energije. To energijo naprava pred izstopom ustrezno »izčrpa« in jo preda na dovodni zrak oziroma v bazensko vodo.

Izmerjen entalpijski izkoristki procesa razvlaževanja in prezračevanja presega kar 96%. Investitor, ki upravlja bazen je s tem poskrbel za enormen finančno-energetski prihranek, ki ob primernem vzdrževnu bazena, dela prihranke 20 in več let.

2014_ThermoCond_39

Thermocond 38

Thermocond tip 38 dosega enak učinek vračanja toplote (96%), toda le s pomočjo izjemno učinkovitega protitočnega rekuperatorja, ki je prav tako izdelan iz polipropilena. Zaradi tega vgradnja toplotne črpalke v tej napravi ni potrebna.

Varčni so tudi vgrajeni ventilatorji za transport zraka, kar je zelo pomembno, saj naprava deluje 24 ur na dan. Elektromotorji ventilatorjev so regulirani in se zvezno prilagajajo zahtevam prezračevanja, razvlaževanja in ogrevanja.

ThermoCond-38-razvlaževanje-klimatiazcija-javnih-bazenskih-prostorov

Primer iz prakse: Sprostitvena oaza, energetski biser – Vodni park Bohinj

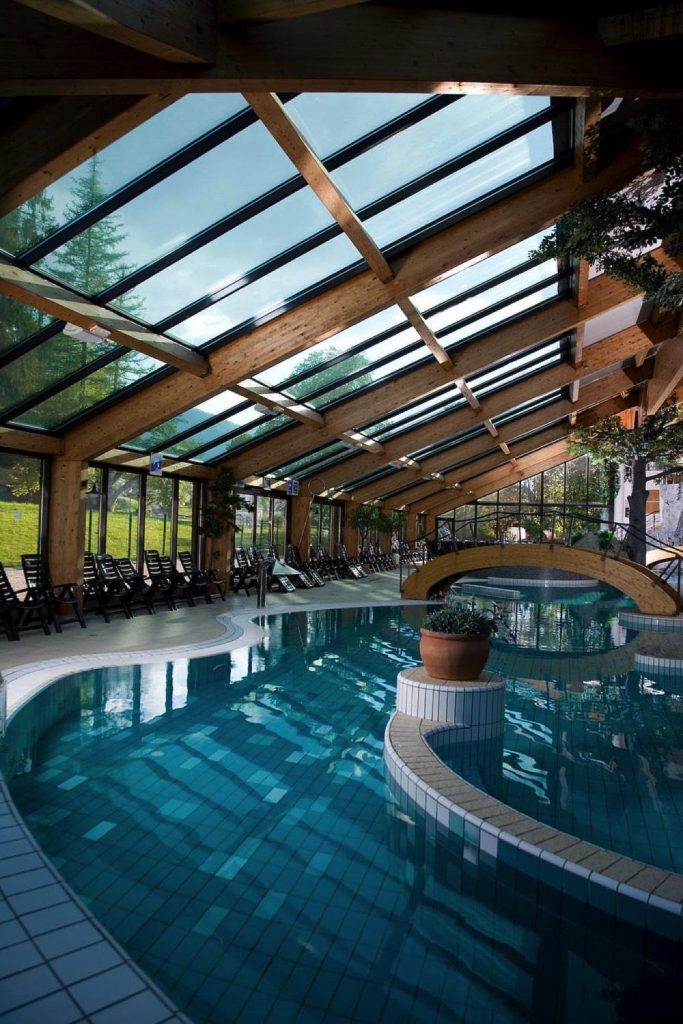

Že od junija 2004 je v Bohinjski Bistrici odprt sprostitveni center Vodni Park Bohinj. V njem so notranji veliki bazen, otroški bazen, dva whirlpoola in številne vodne atrakcije, kot divja reka, masaže, tobogani, plezalna stena. Ostali prostori bazenskega kompleksa nudijo wellness program, savne, fitnes in nočni lokal.

Objekt stoji na samem robu Triglavskega narodnega parka, namenjen je za sprostitev, zabavo in razvedrilo mladim in starim.

Vodni Park Bohinj-x-1

Vodni park Bohinj v številkah

Ker se je investitor zavedal, da so tovrstni objekti izjemno energetsko potratni, je bila osnovna zahteva – energetska učinkovitost celotnega sistema in s tem tudi posameznih sklopov ter naprav, podana že v fazi načrtovanja objekta.

Skupna uporabna površina: 3000m2
Vodne površine: 321 m2
Veliki bazen 24 m2
Otroški bazen m2
Whirpool 1 10 m2
Whirpool 1 10 m2
  • Temperatura vode v velikem bazenu je 30°C,
  • Temperatura vode v otroškem bazenu 34°C,
  • Temperatura vode v whirlpoolu 34 do 36°C,
  • Temperatura zraka v prostoru 30 do 31°C.

Bistvene koristi za investitorja se posledično kažejo predvsem v sledečem:

  • Mala poraba energije
  • Mala ekološka obremenitev okolja
  • Nizki obratovalni stroški
  • Ugodni bivalni pogoji v prostorih.
  • Primerno nizka vlažnost preprečuje ustvarjanje kondenzata na gradbeni konstrukciji, obenem preprečuje neprijetno »padanje« kapelj kondenzata na obiskovalce

Dejanska poraba energije

Investitor se je odločil tudi za avtomatizacijo bazena in zgradbe. S pomočjo Centalno nadzornega sistema (CNS) natančno spremlja porabo. Spodnja grafa prikazujeta kakšna je bila poraba energije v enem letu obratovanja.

Toplotna energija:

Prezracevanje javnih bazenov-Vodni park Bohinj-toplotna energija

Poraba električne energije:

Prezracevanje javnih bazenov-Vodni park Bohinj-elektrika

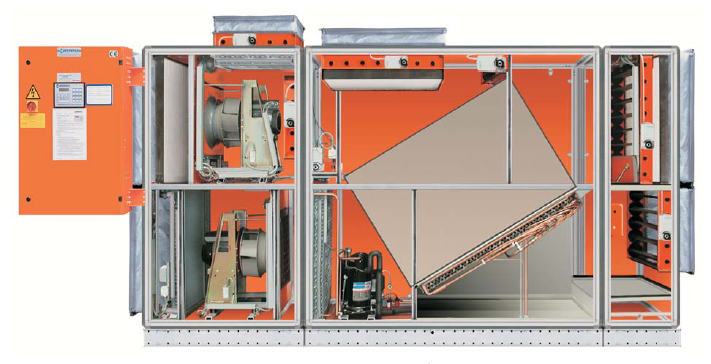

Bazenski prostor ima za ogrevanje, razvlaževanje in prezračevanje vgrajeno energetsko varčno klima napravo Menerga tip Thermocond, s količino pretoka zraka 25.000 m3/h, ki jo sestavljajo:

  • varčna ventilatorja z frekvenčno reguliranimi elektromotorji,
  • filtri svežega in povratnega zraka,
  • velik asimetrični ploščni rekuperator, izdelan iz polipropilena,
  • toplovodni grelnik,
  • toplotna črpalka z izparilnikom,  zračno hlajenim kondenzatorjem in vodno hlajenim kondenzatorjem
  • elektrokomandna omara z vso potrebno krmilno regulacijsko opremo.

Velikost in oblika vgrajenega rekuperatorja omogoča bistveno manjšo potrebno moč kompresorja toplotne črpalke.

Prezracevanje javnih bazenov-thermocond

Transmisijske izgube bazenskega prostora pokriva klima naprava v višini 85%.  V prostoru bazena je vgrajeno talno ogrevanje, a le za temperiranje tal, s čemer se pokrije do 15% izgub.
Kondenzacijska toplota vgrajene toplotne črpalke pri razvlaževanju zraka prostora bazena se vrača:

  • v dovodni zrak preko vgrajenega zračnega kondenzatorja in
  • tudi v bazensko vodo, preko vgrajenega vodnega kondenzatorja.

Obenem se za dopolnjevanje sveže vode v prelivni bazen le ta predgreje v podhlajevalniku freona v klima napravi. Pretok sveže vode je 680 L/h, ogreje se od 12°C na 30°C.

Delovanje klima naprave je neprekinjeno 24 h/dan, saj voda neprenehoma izpareva iz površine bazena. V zimskem režimu deluje naprava pri temperaturi pod +5 °C z zmanjšano količino svežega zraka (min le z 10% svežega zraka), pri višjih zunanjih temperaturah se odstotek svežega zraka avtomatsko poveča (glede na doseženo temperaturo in vlago v prostoru). Željeno je, da je temperatura zraka v prostoru za 1°C do 2°C višja od temperature bazenske vode, saj je takrat izparevanje vode najmanjše.



Vodni Park Bohinj-x-2

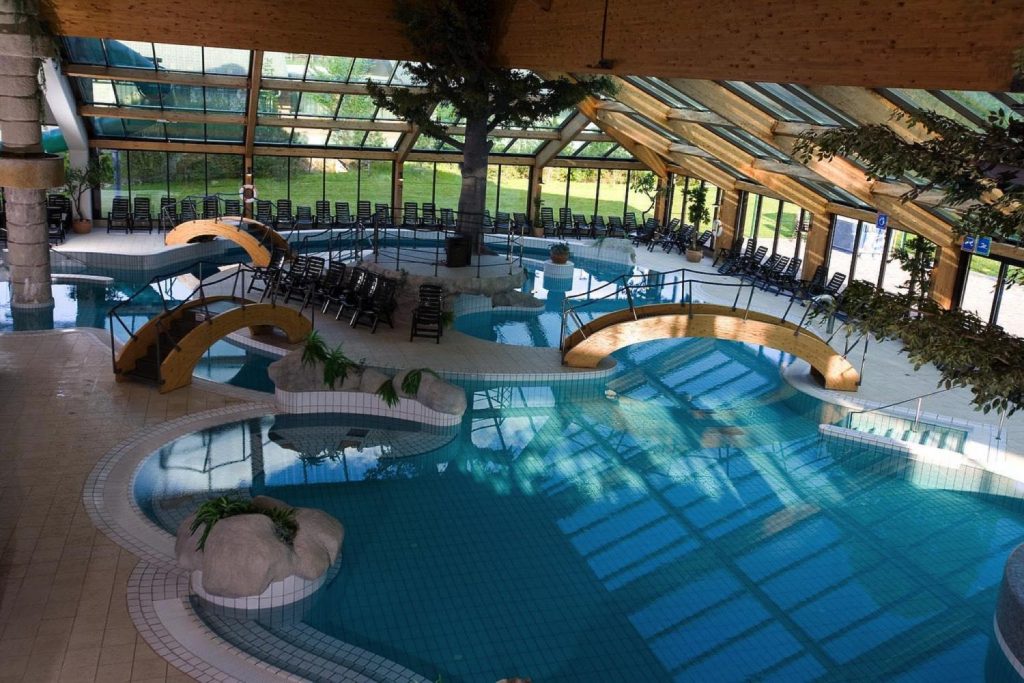

Distribucijski dovodni elementi za zrak so v pritličju bazena. Linijski talni difuzorji so nameščeni pod vsemi steklenimi površinami, vgrajeni v tlak. V zgornji etaži so linijski difuzorji vgrajeni v spuščen strop nad zgornjimi steklenimi površinami. Odvod zraka je preko odvodnih rešetk, vgrajene so v vertikalnem betonskem kanalu, ki služi za odvod zraka nazaj v klet do klimata.

Meritve energetskih izkoristkov

Izmerjeni izkoristki vračanja toplote v rekuperatorju in entalpijski izkoristki naprave v delovanju tudi z toplotno črpalko, z različnimi količinami svežega zraka, so pokazali:

  • temperaturni izkoristek rekuperatorja pri količini zunanjega zraka 25 do 70% je znašal ηt= 92% do 70%
  • entalpijski izkoristek rekuperatorja in toplotne črpalke pri količini zunanjega zraka 25 do 70% je znašal ηh= 96 do 86%



Povzetek

Že v fazi načrtovanja objekta je izmeno pomembno, da predvidimo njegovo prezračevanje, ogrevanje in hlajenje, saj temperatura in vlažnost v zgradbi ne vplivata le na počutje ljudi ampak tudi na konstrukcijo zgradbe in njeno porabo energije.

Najnovejša generacija klimatskih naprav Menerga Thermocond tip 38, posebaj namenjena prezračevanju bazenov omogoča:

  • doseganje optimalnih pogojev temperature in vlage
  • doseganje optimalne kvalitete zraka v prostoru bazena
  • nižje investicijske stroške, saj klima naprava zaradi izredno učinkovitega protitočnega rekuperatorja ne potrebuje vgrajene toplotne črpalke
  • nižje stroške vzdrževanja klima naprave, saj je le ta brez toplotne črpalke
  • nižje stroške porabe energije za razvlaževanje in prezračevanje

Več informacij o prezračevanju bazenov lahko preberete na naši spletni strani: Klimatizacija bazenov, lahko pa nam pošljete vaše vprašanje na info@menerga.si in odgovorili vam bomo v najkrajšem možnem času.
